Установка бойлера своими руками: рекомендации и видео.. Бойлеры чаще всего устанавливают в частном доме, где отсутствует централизованное водоснабжение. В квартире, где частые перебои с подачей горячей воды, если она течет ржавая, лучшим выходом из ситуации станет приобретение данного прибора.
Установка бойлеров своими руками имеет свои особенности, которые следует учитывать во время работы.
Особенности установки бойлеров
На рынке сантехники присутствует огромный выбор моделей водонагревательных устройств, их можно устанавливать в квартире либо в частном доме в любом удобном помещении. Требуемый объем жидкости определяет размер бака.
Электрические бойлеры для применения в быту бывают:
1.накопительными.
2.проточными.
Водонагреватели имеют свои особенности, но при правильном монтаже устройства смогут обслуживать и душ, и кран одновременно. То есть один прибор будет подавать горячую воду сразу на кухню и в ванну.
Оба типа устройства имеют один принцип работы: преобразуют электрическую энергию в тепловую, поэтому в основе конструкции находится нагревательный тэн.
Если иметь схему подключения, необходимые инструменты, то можно самостоятельно выполнить установку бойлера в доме либо квартире.
Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию.
Видео с инструкцией по подключению подробно расскажет об особенностях монтажа.
Как установить водонагреватель проточного типа
Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.
Статья по теме: Выбор обоев под венецианскую штукатурку
Подключение проточного водонагревателя к водопроводу
С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).
Как подключить проточный электрический водонагреватель
Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.
Схема подключения проточного водонагревателя к водопроводу
Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).
Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.
Установка водонагревателя своими руками
Для того, чтобы правильно выполнить работы, следует понимать основной принцип работы устройства, также разбираться в работе сантехнических приборов.
Во время подключения следует строго придерживаться схемы установки, чтобы прибор работал исправно и долго.
Внимание! Во время установки следует соблюдать правила безопасности, которые имеют свои нюансы в зависимости от разновидности устройства.
Подготовительный этап перед установкой.
Читайте также:
1.выбор места для установки прибора.
2.к прибору должен быть обеспечен свободный подход во время монтажных работ и после.
3.прочность стены должна соответствовать весу устройства.
4.проверить качество проводки в доме.
Важно! Состояние проводки должно быть на должном уровне, чтобы обеспечить безопасную работу бойлера.
5.необходимо проверить качество трубопровода, стояка, если надо, то следует произвести замену деталей.
6.при себе иметь схему, где указана разводка контуров для душа и крана.
Устройство состоит из деталей:
1.корпуса.
2.провода для подключения к электропитанию.
3.труба для вывода жидкости.
4.клапан, регулирующий давление.
Как выбрать устройство
Водонагреватели имеют отличия в объеме, в уровне мощности, в установке, в стоимости, производства.
Устройство должно сочетать в себе среднюю стоимость, при этом иметь высокое качество и полезные функции.
Какие общие требования к устройству следует учитывать при выборе водонагревателя:
1.надежность устройства.
2.бойлер должен иметь универсальный способ установки, чтобы его было легко монтировать и демонтировать.
3.оба типа бойлера должны справляться с нагрузкой, чтобы обеспечивать водой и кухню, и ванну.
4.конструкция должна иметь предохранительный клапан на случай поломки устройства.
5.материал бойлера должен быть качественным.
6.во время покупки прибора следует уточнять тонкости применения, чтобы устройство проработало долго.
Как установить бойлер своими руками.
Во время установки следует точно придерживаться инструкции по применению, учитывать правила безопасности. Проточный тип установки имеет свои особенности в отличие от накопительного типа.
Монтаж проточного бойлера
Особенностью конструкции данного типа считается их компактный внешний вид. Устройство можно установить под мойкой в ванной либо на кухне. Вода прогревается, находясь в металлической трубе, в ней располагаются детали для нагрева высокой мощности.
Проточный водонагреватель требует наличие исправной проводки, которая выдержит огромные нагрузки на сеть. Лучше выделить отдельный канал, подводящий к прибору кабель большого диаметра.
После определения состояния электричества, подведения провода, начинают установку устройства. Его можно установить временно либо стационарно, поэтому схема будет отличаться.
Если прибор монтируют временно, значит, труба, подающая холодную воду, оснащается тройником с вентилем, через который соединяют бойлер и трубу. Для этого осуществляют подачу напряжения на устройство, открывают кран горячей воды.
Если прибор устанавливают на постоянной основе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т горячей воды. Далее монтируют два запорных крана, проводят их герметизацию паклей либо с помощью фум-ленты.
-
Читайте также:
Дальнейшие шаги по установке:
1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.
2.выходную трубу соединяют с краном для горячей воды.
3.проверяют проделанную работу: включают воду и смотрят, нет ли протечек.
4.если устройство работает исправно, можно подключать к электросети, таким образом, из крана должна появиться нагретая вода.
5.для безопасной работы системы, следует провести установку предохранительного клапана.
Установку проточного бойлера можно посмотреть на видео.
Как установить бойлер (водонагреватель накопительного типа )
Начнем с монтажа на стену, ведь именно там его обычно крепят. Пустые бойлеры имеют солидный вес, да еще и воды в них содержится до 150 литров. Потому к креплению предъявляются жесткие требования: они должны выдерживать двойной вес, равный удвоенной емкости. То есть, если бойлер у вас на 80 литров, крепеж должен выдерживать 160 кг. В связи с этим монтируется он только на основания с хорошей несущей способностью на анкера с крюками.
Статья по теме: Дизайн предбанника: фото готовых решений
Навешивание бойлера на стену
На задней стенке водонагревателя вверху есть монтажная пластина (иногда их две — вверху и внизу). В ней имеются прорези, в которые продеваются крюки. Таким образом бойлер навешивается на стену. Есть два разных способа отметить, куда вбивать крепеж:
- Если есть помощники и пространство позволяет относительно свободно двигаться, можно бойлер прислонить в нужном месте к стене, после чего обвести прорези.
- Замерять расстояние, на котором находится планка от верха водонагревателя, измерять также расстояние между центрами монтажных отверстий. Отложить все эти параметры на стене, найдя необходимые точки.
Один нюанс: если собираетесь навешивать водонагреватель под потолком, необходимо чтобы от его верхушки до потолка был зазор не менее 5 см. Это необходимо чтобы была возможность его приподнять, насаживая на крючки. В противном случае повесить бойлер не получится.
Как подключить бойлер к водопроводу
Мы будем исходить из того, что точка подвода холодной воды уже есть, также как и собрана гребенка разводки горячей воды. Немного о том, чем соединять выходы бойлера с трубпроводом горячей и холодной воды. Удобнее использовать гибкие шланги, но не те, которые — просто резинка в оплетке, а гибкие из гофрированной нержавейки. Они также есть разной длинны, имеют на концах накидные гайки с прокладками, но срок их службы и надежность в разы выше. Если бойлер висит над ванной и все соединения находятся там же, то даже в случае порыва шлангов вам ничего не грозит: вода окажется в ванной. Если же нет, вы можете затопить соседей.
Еще вариант — использование пластиковых (полипропиленовых или металлопластиковых) труб. Этот вариант используется, если одновременно делается разводка горячей воды по точкам раздачи. Иначе, удобнее использовать гибкие соединители. Только при использовании труб, учтите, что на горячую воду ставят специальные трубы, на которых обычно нанесена маркировка красным цветом, на трубах для холодной воды ее может не быть совсем, или она имеет синий/голубой цвет.

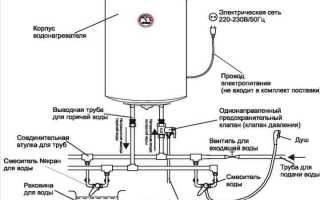

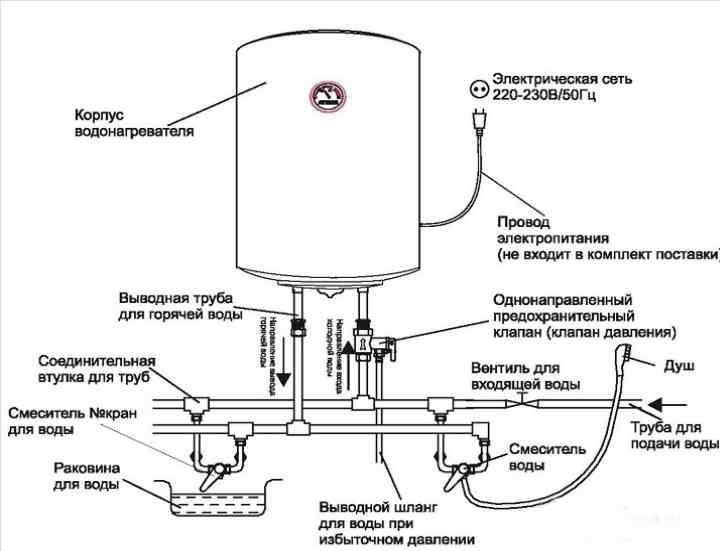

Схема подключения водонагревателя к водопроводу
Теперь непосредственно о схеме подключения бойлера к водопроводу. Хотя современные водонагреватели часто оборудованы автоматикой, периодически, при нагреве происходит резкий скачек давления, что может привести к нарушению герметичности емкости. Чтобы избежать скачков, на входном патрубке холодной воды устанавливается предохранительный клапан. При превышении порогового значения в нем открывается кран и стравливается какая-то часть воды, выравнивая давление. Потому при установке крана следите, чтобы сливной выход (маленький раструб) был направлен вниз. Если хотите, чтобы ваш бойлер работал долго, поставьте этот клапан обязательно.
Статья по теме: Как покрасить железные ворота красиво и надолго
Удобно, если он имеет и вторую функцию — работает еще как обратный клапан, перекрывая отток воды при отсутствии давления в системе.
Предохранительный клапан для бойлера
Если посмотрите на фото, на корпусе есть стрелка, которая показывает направление движения воды. Если такая стрелка есть, устройство работает и как обратный клапан, не давая выливаться воде. Если стрелки нет, придется ставить еще и обратный клапан (выше предохранительного).
О том, какие функции выполняет предохранительный клапан, и как его лучше устанавливать, если он находится не над ванной, смотрите в видео.
Еще одна обязательная деталь схемы — отсечные краны. Их ставят обычно на ответвлении от стояка горячей и холодной воды. Эти краны обязательны. Иногда ставят еще перед группой безопасности, но они уже не являются обязательными, а служат лишь для более удобного ремонта.
Группа безопасности — это фильтр грубой очистки и редуктор давления. Если этих устройств нет на входе в дом или квартиру, ставить их очень желательно: они продлевают срок эксплуатации водонагревателя.
Пояснения схемы подключения бойлера смотрите в видео, здесь же разобраны типичные ошибки подключения к водопроводу.
Подключение бойлера к электричеству
Все производители водонагревателей рекомендуют включать бойлеры к электричеству к отдельной линии от электрощитка, на которой установлен двойной автомат и УЗО, Обратите внимание, что автомат обязательно двойной — то есть такой, который разрывает одновременно и фазу и ноль. Обязательно также наличие заземления. Эти меры обеспечивают безопасность, так что пренебрегать ими не стоит.
Как установить водонагреватель: электрическая схема
Вместо связки УЗО+автомат можно поставить дифавтмат. Он также будет контролировать и ток утечки и короткое замыкание, но выполнен в одном корпусе. На бойлер средней мощности достаточно автомата на 16 А, а УЗО ток утечки 10 мА. Сечение медного провода (моножила) достаточно 2,5 мм.
