На нашем рынке новинкой в решении задач обогрева стала новая система, обеспечивающая отопление – тёплый плинтус, хотя в Европе она известна уже два десятка лет и считается там довольно эффективной. По периметру помещения монтируется плинтус из металла, а внутри него расположен нагревательный элемент. Обогрев здесь осуществляется за счёт теплового излучения. Данная система может дополнять обогрев радиаторами или даже быть единственным источником тепла в частном доме или квартире.
Принцип работы теплого плинтуса
Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.
Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.
Видео о принципе действия теплого плинтуса:
Конструкция тёплого плинтуса

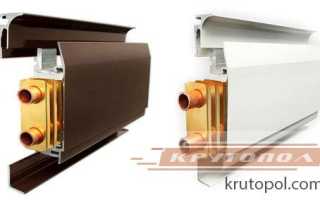

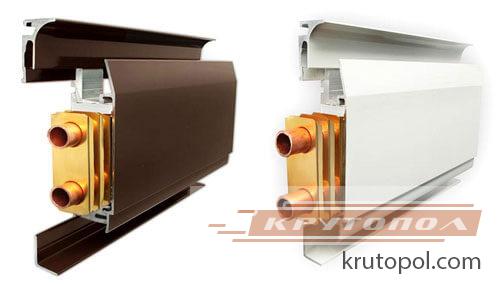

Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.
От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.
Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.
Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.
Классификация систем тёплого плинтуса
Как и система тёплого пола, тёплые плинтусы могут быть:
- водяными;
- электрическими.
Водяной теплый плинтус
Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.
Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.
Электрический тёплый плинтус
Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.
Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Такая система тёплого плинтуса, оснащённая термостатом с датчиком температуры, поддерживает постоянную температуру воздуха внутри комнаты, не образует конденсата на стеклах оконных переплётов, препятствует появлению сырости и плесени на стенах.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Читайте также:
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
Статья по теме: Дизайн спальни с серыми обоями: 70 лучших фото в интерьере
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Из разных по длине тэнов установка тёплого плинтуса возможна на любых площадях, любой конфигурации.
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
-
Читайте также:
Зная, что плинтус с подогревом должен греть не стены, а воздух, крепления делают такими, чтобы греющие электрические элементы находились на расстоянии не менее 30-ти мм от стен. Плинтус должен быть высотой 140 мм.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Статья по теме: Вышивка крестиком схемы по клеточкам картинки: маленькие для детей, легкие 50 на 50 для начинающих
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
Несмотря на защиту от влаги, специалисты предупреждают о том, что устанавливаться электрообогреватели не должны в помещениях с повышенной влажностью.
Преимущества и недостатки теплого плинтуса
Преимущества
- При использовании тёплого плинтуса снимаются почти все ограничения по расстановке в комнате мебели, лишь только расположение её вплотную к стенам может привести к её перегреву и рассыханию.
- Тёплый плинтус помогает создать в помещении комфортный микроклимат, а медленные восходящие вдоль стен потоки воздуха не поднимают много пыли. Объём комнаты будет прогреваться более равномерно: у потолка не слишком жарко, а у пола не слишком холодно.
- Постоянное прогревание стен позволит окончательно избавить их от плесени и сырости, а если такой обогрев применяется в комнатах с большой площадью остекления, то на окнах не образуется конденсат.
- Из-за малого сечения трубок не требуется большого объёма теплоносителя, что уменьшает затраты на его предварительный нагрев. Теплоноситель более интенсивно циркулирует, благодаря чему теплопотери системы удаётся снизить на 5%. Также это приводит к снижению тепловой инерционности системы, которая быстрее отзывается на любую корректировку режима работы. В электрическом же исполнении тёплого плинтуса удаётся экономить электроэнергию.
- Из-за того, что устройство нагревается не слишком сильно, удаётся экономить расходы на энергоноситель. Благодаря наличию возможности отдельной регулировки для каждого помещения, в любом из них можно поддерживать желаемую температуру.
- Плинтусы очень легко устанавливаются, поскольку состоят из готовых модулей, которые только остаётся подключить к системе отопления или питанию.
- Умеренный нагрев коробов плинтусов делает их безопасными для штор, мебели и прочих предметов, расположенных недалеко от стен.
- После монтажа плинтусы остаются почти незаметными, их можно органично вписать в любой стиль интерьера, поскольку алюминиевые защитные панели могут иметь разное цветовое оформление.
Недостатки
- Высокая стоимость самой конструкции.
- Большие расходы на электроэнергию.
- Эта система нуждается в постоянном функционировании.
- Из-за малой мощности система тёплый плинтус неспособна быстро прогреть помещение, она долго будет прогревать стены, пока те не начнут отдавать тепло.
Что лучше – теплый пол или теплый плинтус?
Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.
Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.
Что такое теплый плинтус
Далеко не все знакомы с этой технологией. Греющие плинтусы начали появляться на рынке совсем недавно, но уже отмечается положительная тенденция. Система довольно простая, но при этом удобная и способна обеспечить теплую обстановку не только в жилых помещениях, но и в офисах, на балконе, мансарде. Основные отличительные черты водяных теплых плинтусов заключаются в нетипичных формах. Конструкция состоит из нескольких элементов:
- Тыловая панель, которая фиксируется к стене и применяется с целью создания теплозащиты;
- Лицевая накладка (существуют варианты с отверстиями и без них);
- Заглушки, расположенные по бокам;
- Отопительный прибор, служащий для подогрева теплоносителя (котел, тепловой насос, центральная система отопления);
- Теплообменный модуль, состоящий из двух трубок – именно по ним циркулирует вода.
Конструкция теплого плинтуса не отличается какой-то сложностью. Монтаж можно выполнить в помещении любого типа. Совсем не обязательно чтобы плинтус был по всему периметру. Иногда его можно увидеть под окном, возле двери. Самое главное – в любом месте конструкция прекрасно будет справляться со своей непосредственной функцией.
-
Читайте также:
В качестве теплоносителя в теплом плинтусе чаще всего используется вода, но иногда в них закачивают антифриз, растворы пропиленгликоля или этиленгликоля. Такой вариант имеет смысл в том случае, если отопление обустраивается в частном доме, который нет необходимости обогревать постоянно, например – на даче.
Теплый водяной плинтус обладает рядом положительных качеств:
- Компактность (в отличие от подавляющего большинства других приборов);
- Обогрев осуществляется равномерно по всей площади комнаты;
- Простота монтажа;
- Воздух не пересушивается;
- Высокий КПД.
Благодаря такой технологии обогревается все – пол, стены, потолок. Соответственно, исключается вероятность появления грибка и плесени. Плинтус прекрасно гармонирует с любым напольным покрытием.
Наконец – на рынке представлен широкий ассортимент, в частности в плане расцветки, размеров и форм. Можно приобрести конструкцию того оттенка, который наиболее удачно будет смотреться в конкретном помещении.
Внешне теплый плинтус может быть любой расцветки и фактуры.
Тёплый плинтус своими руками
Изготавливая тёплый плинтус своими руками, необходимо учитывать два возможных варианта его изготовления:
Вариант № 1 – из кровельной меди
В первом случае конструкция состоит из неотожжённых медных трубок диаметром 12-20 мм и кровельной листовой меди толщиной 0,4 мм. Подобные системы собираются в следующем порядке:
- Пластины кровельной меди нужно разрезать на полосы, имеющие ширину 15 см.
- Затем кромки полученных полос загнуть под прямым углом к основанию так, чтобы ширина загнутой части была примерно 7-8 мм. При этом длина самой полосы не должна быть больше 3 м, иначе работать с такими заготовками будет просто неудобно.
- Затем припаять медные трубки к внутренней стороне корпуса, отогнув предварительно концы трубок чуть в сторону, чтобы было проще устанавливать переходники.
- Теплоноситель можно подводить с помощью стандартных рукавов, имеющих внутренний диаметр 12 мм и закрепляемых обычными хомутами на трубах.
- После этого самодельные плинтусы необходимо закрепить на стене посредством монтажных клипс, которые должны выбираться в соответствии с диаметром трубок.
Вариант № 2 – из алюминиевых профилей
При другом варианте в конструкции применяются стандартные профили из алюминия, такие же, что применяются при монтаже конструкций из гипсокартона. В этом случае порядок сборки следующий:
- Вначале сверху и снизу заготовки нужно проделать несколько небольших отверстий, через которые профиль будет крепиться к стене.
- После этого уложить внутрь него медные трубки и зафиксировать их алюминиевой проволокой.
- Затем профиль вместе с трубками нужно так закрепить на стене, чтобы одна из трубок оказалась выше другой.
- Чтобы собрать все фрагменты в единую систему, проще всего применить типовые соединители, например, фитинги. Лицевыми панелями в подобных коробах могут служить те же профили, которые нужно просто покрасить в цвет, гармонирующий с цветом стен помещения.
Хотели бы Вы установить систему теплого плинтуса у себя дома или в квартире? Или Вы уже отапливаете дом таким образом? Расскажите о своих планах или свершениях в комментариях.
Особенности водяного плинтуса
Использование теплых плинтусов в нашей стране стало популярным сравнительно недавно, хотя европейские страны, где принято получать от отопления максимальную эффективность, используют подобный способ обогрева помещения не один десяток лет. Тем не менее в настоящее время данная технология активно выходит на отечественный рынок.
Теплый водяной плинтус имеет ряд особенностей в сравнении с традиционными способами отопления помещения:
- Безопасность. Теплые плинтусы не имеют открытых нагревательных элементов. Это позволяет не беспокоиться о том, что ребенок может получить ожог, или произойдет пожар от контакта с легковоспламеняющимися материалами.
- Плинтус не накапливает пыль, которая становится настоящей проблемой для людей с аллергическими или астматическими симптомами. К тому же, особое устройство нагревательной системы не вызывает конвекционных потоков.
- Нагрев помещения осуществляется равномерно. Плинтус обогревает не только пол, но и стены, благодаря чему устраняется вероятность образования на них грибка и плесени.
- Энергоэффективность. Водяного плинтуса достаточно, чтобы обогреть помещение до четырех метров в высоту. Расходы на отопление будут такими же или даже меньше, как при использовании обычных обогревательных систем.
- Плинтусы не занимают лишнее место и не мешают расстановке мебели. Можно установить шкаф в любом углу. Если в доме используется встраиваемая мебель, то установка осуществляется таким образом, чтобы огибать ее выступающие части. Однако если мебели много, то она может мешать теплопередаче.
- Простота монтажа. Справиться с установкой плинтусов может любой человек, владеющий минимальными навыками работы с инструментами при использовании готовых наборов отопления.
Главным минусом этого отопительного прибора является его цена. Стоимость одного погонного метра материалов составит от 3.5 тысяч рублей. Немного исправить ситуацию поможет изготовление теплого водяного плинтуса своими руками. Однако, если вы не имеете опыта работы с соответствующими инструментами и впервые беретесь за работу с металлом, рекомендуем оставить это дело профессионалам.
