Сливной механизм для унитаза: устройство, принцип работы, обзор различных конструкций

Без унитаза в санузле назвать коттедж или квартиру благоустроенными язык не поворачивается. Согласитесь, это утверждение сложно опровергнуть. Существует огромное количество моделей этой сантехники. Но особой сложностью внутреннего устройства они не отличаются, принцип работы у всех модификаций един.

Если произошла поломка с подачей воды, то ремонтировать, скорее всего, придется сливной механизм для унитаза – именно система слива чаще всего выходит из строя у этого сантехнического прибора. Мы готовы помочь вам быстро справиться с этой проблемой.

В этом материале мы собрали и обобщили сведения об основных видах унитазных бачков, поломках, которые могут возникнуть, и способах их устранения. Для наглядности материалы сопровождаются тематическими фото и видео.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Независимо от конструкции унитаза, сливной бачок в нем должен присутствовать обязательно, так как прямая подача воды из трубопровода ХВС не позволяет обеспечить должное качество и чистоту смыва

Сливные бачки по материалу изготовления делятся на три типа:

1. Керамические (фаянсовые) – надежная и дешевая классика.
2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

• низкорасположенные – устанавливаются прямо на чашу унитаза;
• высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

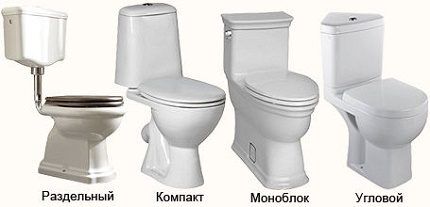

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

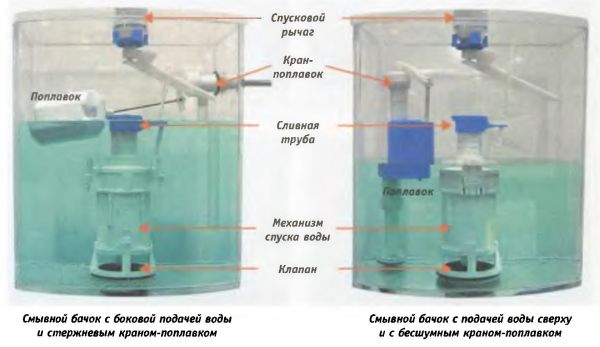

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

• кран (поплавковый клапан);
• пластиковый поплавок;
• рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Нижнее подключение считается более бесшумным, нежели боковое – вода в этом случае не падает сверху, а поступает сбоку, что исключает плеск

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Оказавшись внизу, он открывает клапан арматуры на водопроводе, а по мере наполнения бака вновь поднимается и перекрывает водоподачу.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

еханизмы наполнения и слива не связаны конструктивно между собой, каждый из них функционирует самостоятельно, но запускаются/останавливаются эти приспособления в связке одновременно

В действие сливное устройство приводится:

• нажатием на кнопку;
• нажимом на рычаг;
• дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

В другой нашей статье содержится информация об устройстве водосливного приспособления – арматуры сливного бачка.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

Переливная труба всегда открыта, ее верхний край находится над установленным уровнем воды – если бак начинает переполняться, то жидкость просто перетекает прямиком в канализационную систему

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Самые распространенные поломки сливного бачка рассмотрены в нашей статье: Ремонт сливного бачка унитаза своими руками

Все устроено таким образом, что вылиться из бака она не сможет по определению. При срабатывании подобное переливание приведет к увеличению показаний счетчика ХВС, но позволит избежать потопа.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Устройство слива в унитазе: особенности работы

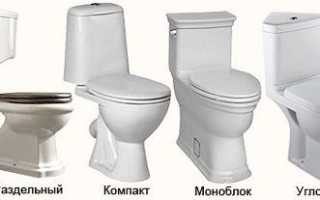

Виды унитазов.

Сливная конструкция активируется при помощи нажатия на специальную кнопку либо вытягивания штока. Последний встречается только лишь в недорогостоящих отечественных унитазах.

Статья по теме: Как сделать порог между комнатами из бетона или дерева?

Наиболее распространенный механизм для слива — кнопочный. Данное устройство спуска воды являет из себя кнопку, оборудованную рычагом, который располагается в конструкции бачка унитаза. Кнопка может быть размещена либо на крышке бачка унитаза, либо на стене (в случае скрытой конструкции бачка).

Спусковое устройство унитаза, которое приводится в действие нажатием специальной кнопки, может быть одно- и двухрежимного типов.

Второй случай подразумевает спуск абсолютно всей воды из бачка. Первый тип устройства, в свою очередь, удаляет только половину бачка, тем самым позволяя экономить воду.

Двухрежимный комплекс слива воды может быть представлен и одной кнопкой, где число спускаемой воды прямо зависит от силы давления на кнопку.

Комплексы смыва в унитазе: классификация

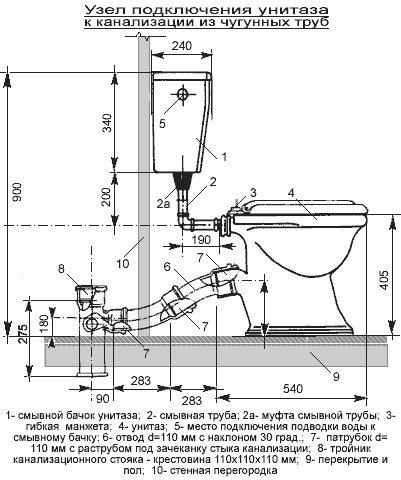

Схема подключения унитаза к канализации.

Существуют 2 комплекса спуска в унитазе: круговой (душевой) и горизонтальный (каскадный).

Горизонтальный спуск представляет собой классическую систему подачи воды в чашу унитаза. При этом вода омывает чашу сплошным потоком, но только лишь одну ее сторону.

Данная система менее дорогая, в отличие от душевого смыва и выделяется среди прочих продолжительным сроком эксплуатации. Среди минусов горизонтального смыва стоит выделить низкий процент герметичности, так как водный поток охватывает не всю емкость чаши. В результате необходимо более часто выполнять

очистку унитаза. Помимо всего прочего, горизонтальный тип смыва неэкономно расходует воду.

Круговой смыв подразумевает равномерную подачу воды по всему периметру сооружения унитаза. Более того, струи воды могут быть направлены как под углом к ободу унитаза, так и прямо.

Это устройство смыва унитаза отличается на фоне других минимальным количеством шума, экономным расходом воды и замечательными очищающими качествами.

Минусом подобных унитазов является довольно высокая стоимость, нежели у аналогичных конструкций с горизонтальным спуском. Помимо этого, небольшой диаметр отверстий, через которые подается вода, повышает риск ухудшения качества смыва. Это может случиться ввиду высокой степени жесткости воды, которая с течением времени закупоривает данные отверстия. Таким образом, если в квартиру подается вода повышенной жесткости, следует выбирать либо крупный диаметр отверстий в унитазе с круговым комплексом смыва, либо горизонтальный тип смыва.

Спуск унитаза в канализацию

Схема установки и подключения сливного бачка.

Спуск унитаза напрямую зависит от места размещения канализационной трубы дома.

Выпуск унитаза можно условным образом разделить на 3 основных вида:

1. Вертикальный.
2. Косой с наклоном 30-45°.
3. Горизонтальный выпуск.

Последний можно встретить в домах современной планировки (множество домов постперестроечного промежутка времени).

Канализационный комплекс, оборудованный под унитазы с вертикальным выпуском, в своем большинстве можно встретить в квартирах постройки первой половины ХХ века (сталинских домах).

В домах строение второй половины ХХ века (брежневки и хрущевки) канализацонный комплекс предусмотрен специально под монтаж унитазов с косым типом выпуска.

Прежде чем приобретать унитаз, следует обязательно уточнить, какой выпуск трубы канализации присутствует в доме.

Унитазы с косым и горизонтальным выпусками являются более универсальными конструкциями, поскольку дают возможность подключить унитаз к стоякам канализации в любом положении. Для этого необходимо приобрести специализированные переходные патрубки. Вертикальный тип спуска позволяет размещать унитаз плотно к стене.

Вариации сливных бачков унитаза

Последовательность установки унитаза.

Нынешняя классификация бачков для спуска гораздо более разнообразна, нежели это было 20 лет тому назад. Дабы не заблудиться в столь широком разнообразии, не лишним будет чуточку ознакомиться с подобным сантехническим прибором и его вариациями.

Статья по теме: Декоративный фальш-камин своими руками

По типу используемых материалов, бачки могут быть:

• металлические (чаще — чугунные) — долговечны, но внешний дизайн не отличается высокой эстетичностью;
• пластиковые (пластмассовые) — наиболее легкие среди всех остальных, очень просты в установке, однако подвержены механическим повреждениям;
• керамические — безопасные, простые в установке, имеют огромнейший ассортимент разнообразных расцветок и форм.

По типу механизма для спуска:

Схема установки унитаза: правильная и неправильная.

1. Боковые — представляют собой цепочку (веревку), оборудованную на бачке, который, в свою очередь, располагается на небольшой высоте от унитаза; принцип работы сливного устройства в данном случае следующий: веревка тянет рычаг, а на обратном плече немного приподнимается коробка с прокладкой, и вода проходит в трубу для слива.
2. Верхние — головка либо кнопка, располагаемые сверху на крышке на центральной части; здесь вода проходит в трубу для слива только после нажатия на необходимую кнопку либо поднятия вверх стержня (штока); в момент нажатия груша из резины приподнимается с так называемого седла и пропускает водяной поток.

По типу устройства спуска:

• механические — контроль за всем осуществляется без участия пользователя;
• ручные — клапан бочка открывается при желании владельца; при этом есть возможность контролировать объем жидкости, которая поступает в бачок.

Далее можно выделить типы сливных бачков по вариациям их монтажа:

1. Бачок может быть расположен практически под самым потоком, подключаясь к унитазу посредством длинной арматуры. Данный вариант позволяет достигнуть максимального напора воды в процессе спуска, однако внешне выглядит не шибко эстетично при нынешних реалиях дизайна.
2. Бак закрепляется непосредственно на унитазе. Вариант довольно компактный, подходит для проведения разнообразных работ по ремонту.
3. Емкость для слива встроена в строение стены. Этот способ дает возможность освободить дополнительное место в туалетном помещении, да и выглядит это очень прилежно и вполне эстетично. Существенным минусом, однако, является сложность выполнения работ по монтажу и дальнейшему ремонту.

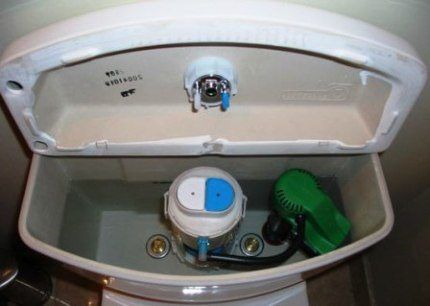

Принцип работы двухрежимного слива

Современные модели сливных бачков оснащаются сдвоенной кнопкой слива. Это дань моде на экономию воды.

Такие устройства рассчитаны на два режима работы:

• стандартный – на сброс в чашу всего бака (4 или 6 литров);
• половинный – на выливание только части объема (2 либо 3 литра).

Подобная система более экономична в плане расхода воды. Но она и более капризна с точки зрения настройки и починки. Количество внутренних элементов в ней увеличено, а значит, повышается и риск поломки этого устройства.

Двухрежимный сливной бачок с парой кнопок позволяет существенно экономить воду, так как в отдельных случаях используют только часть ее, а не всю полностью

Помимо сдвоенного варианта кнопка для двухрежимного механизма слива может быть и одной. В этом случае спускаемый объем воды зависит от силы давления человека на рычаг.

Пока кнопка нажата, сливное отверстие остается открытым, а после отпускания она возвращается вверх и одновременно с этим перекрывается водосток.

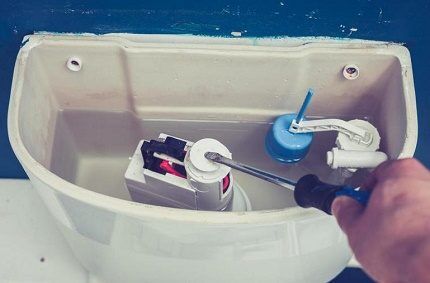

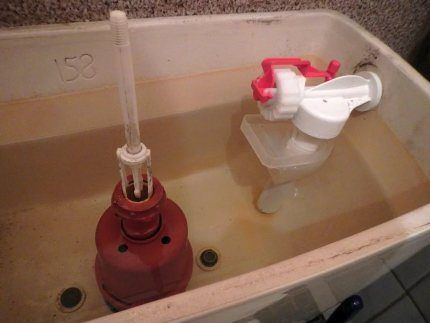

Регулировка уровня воды

Если подача воды осуществляется сбоку, то максимум ее уровня в бачке регулируется изменением длины спицы. Именно на ее конце закреплен поплавок. В старых и многих новых моделях роль этого рычага выполняет толстая латунная проволока.

Ее необходимо просто согнуть посередине, чтобы поплавок сместился вниз либо вверх. Чем выше он в итоге окажется, тем больший объем бака будет заполнен.

Однако сейчас все чаще металл меняют на пластик. А пластиковые элементы изогнуть под нужным углом не получится, они могут просто переломиться.

В такой конструкции поплавок необходимо сдвигать вдоль оси шпильки из пластика, увеличивая либо уменьшая тем самым плечо рычага. Чем дальше от клапана окажется поплавковое устройство, тем больше воды поступит в бачок.

Галерея изображений

Фото из

Шаг 1: Подготовка к регулировке положения поплавка

Шаг 2: Регулировка положения поплавка гайкой

Шаг 3: Проверка действия смывного устройства

Шаг 4: Изменение уровня по фактическим результатам

Плечо поплавка в моделях унитазов с нижним подводом воды расположено вертикально. Здесь уровень воды регулировать гораздо проще.

Поплавковый элемент надо просто сдвинуть вверх/вниз и зафиксировать на нужной высоте предусмотренными для этого зажимами либо гайками.

Для упрощения регулировки положения поплавка некоторые механизмы имеют резьбовое соединение на штанге либо вращающийся блок для подстройки позиции этого “буйка”

Основная проблема при выполнении регулировки заключается не в изменении положения поплавка, а в необходимости снимать крышку бачка унитаза. На ней крепится кнопка слива, которая во многих моделях жестко соединена со спускным механизмом.

Чтобы ничего не поломать, разбирать эту конструкцию следует крайне осторожно. Сначала необходимо аккуратно выкрутить зажимное кольцо кнопки. И только после этого можно будет без опаски сдвигать крышку.

У вас все-таки случилась досадная поломка крышки унитаза? Можно попытаться починить ее своими руками. В этой статье мы пошагово рассмотрели как это сделать.

Если при верхнем положении поплавка вода все равно продолжает поступать в бачок, то проблема кроется во впускном клапане. Его придется разбирать и чистить либо полностью менять

Практически все рабочие элементы механизма сливного бачка в унитазе сейчас выполняются из пластика, а не из металла. Из-за этого они нередко ломаются.

В магазинах сантехники продаются как готовые конструкции слива и подачи, так и отдельные их составляющие для ремонта. В одних ситуациях дешевле заменить только часть устройства, а в других проще поменять полностью весь узел.

Вам также может быть интересно почитать о том, как правильно разобрать сливной бачок, чтобы ничего случайно не повредить.

Устройство бачка смыва в унитазе: как в него поступает вода?

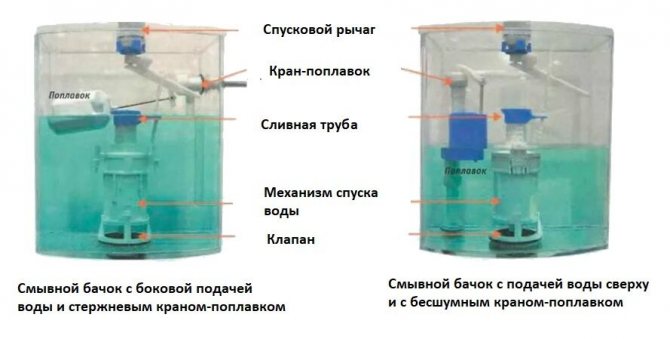

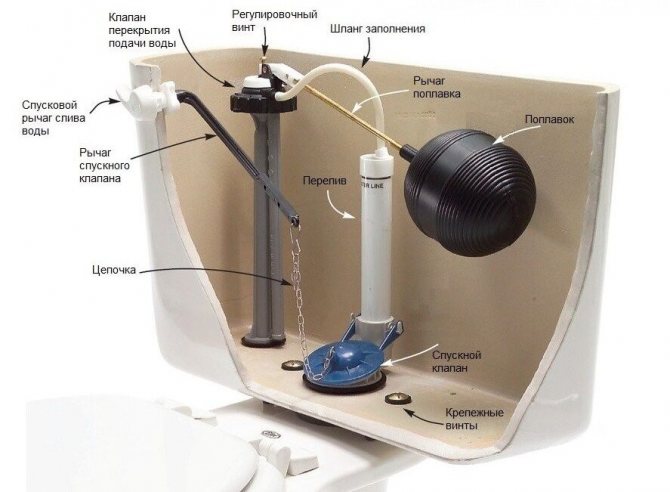

Схема устройства сливного механизма.

Бачок представляет собой емкость, изготовленную из металла, керамики либо пластика, которая может иметь разновидности форм и разнообразных спусковых механизмов. Предназначение у этого прибора только одно — осуществлять спуск и набор воды. Это осуществляется благодаря внутренней конструкции бачка. Механизм бачка смыва в унитазе являет из себя устройство, основу которого составляют всего 2 основных компонента: механизм смыва и механизм подачи воды.

К составляющим элементам бачка относят также поплавок, грушу, перелив, поплавковый клапан, рычаги. Данные компоненты, относящиеся к конструкции устройства, создаются из различных материалов. К примеру, поплавок может изготавливаться на основе пластика либо латуни, а груша может быть резиновой или пластиковой. Помимо всего прочего, они могут отличаться как в формах, так и в вариациях установки контактов между собой. При этом суть их работы остается неизменной.

Устройство подачи воды функционирует при помощи арматуры, отвечающей за набор воды в бак.

Комплекс подачи воды может быть выполнен 2-мя вариантами:

1. Арматура располагается в верхней области бачка смыва, а вода проходит сквозь боковой канал. Поплавок при этом находится на границе рычага, и в момент достижения им конкретного уровня другая грань данного рычага осуществляет давление на шток. Последний при помощи мембраны закрывает подачу потока воды. Описанный способ является довольно шумным, однако неплохо распространенным посреди отечественных производителей сантехнических устройств.
2. Арматура располагается в нижней области бака смыва (нижняя подача). Поплавок в данном комплексе выполняет движение по вертикальному штоку. Энергия к запирающей мембране переводится вследствие движения поплавка при помощи особой тяги, которая представляет собой некий регулятор ограничение объема жидкости в баке. Это сравнительно более тихий способ набора воды в сравнении с предыдущим описанным вариантом.

Статья по теме: Цвет двери итальянский орех: фото в интерьере

В общем, устройство подачи воды в бак смыва — это довольно немудреная конструкция, которая основывается на физических законах. Однако даже самые элементарные комплексы не застрахованы от сбоев и нуждаются во вмешательстве.

Наиболее распространенные поломки, возникающие в поплавочном устройстве:

1. Медленный приток воды. Данная проблема зачастую вызывается засорением мембраны перекрытия. Решение является простым: следует очистить от пыли и мусора отверстие для подачи воды. При этом главное — тщательно разобрать мембранное устройство, а затем последовательно собрать его воедино, не оставив каких-либо лишних деталей. Из инструментов следует использовать только лишь стандартные плоскогубцы и кусачки.
2. Очень большой объем воды в емкости бака смыва. В таком случае следует выполнить регуляцию уровня воды в устройстве. Способ разрешения задачи напрямую зависит от вида поплавка в механизме унитаза. При боковой подаче, уровень регулируется при помощи откручивания гайки рычага. После этого область рычага с поплавком опускается немного ниже. При нижней подаче уровень поплавка необходимо выставить, вращая пластиковую винтовую тягу. Вращение следует выполнять таким образом, чтобы поплавок опускался. Только когда уровень воды в баке уменьшается.
3. Сломались рычаги поплавка. Эта неисправность часто не поддается починке. В результате приходится заменять всю конструкцию поплавочного механизма бачка смыва.
