Двадцать таймерят [NE555]

Один из наиболее часто используемых компонентов электроники – таймер-генератор. Современный формат выпуска его конструкций организован в виде специализированных сборок, применяемых в миллионах различных устройств. Наиболее распространенный таймер такого типа, или, с другим названием, – реле времени, 555 серия микросхем, впервые выпущенная и разработанная компанией Signetic в 1971 году.

За неимением конкуренции на тот период, она получила очень высокое признание и распространение в схемах электрических приборов. Характеристики и выдаваемый сигнал серии таймеров NE555 (изначальное название) позволил применять их при разработке генераторов, модуляторов, систем задержки, различных фильтров, преобразователей напряжения. С развитием цифровой техники, микросхема не потеряла свою актуальность и применяется уже в качестве ее элемента.

Основная задача таймера 555 – создавать одиночные или множественные импульсы с точным разграничением временных интервалов между ними.

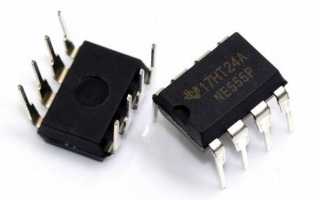

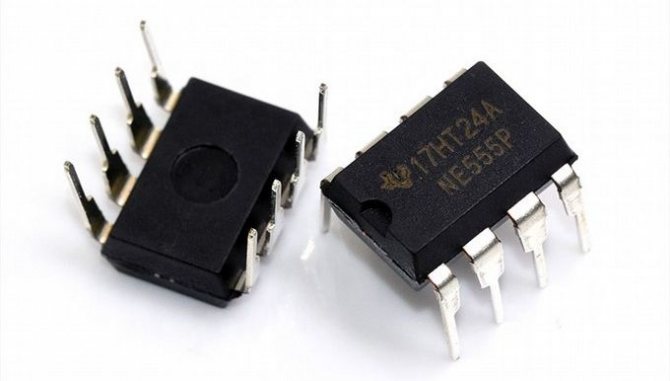

Внешний вид микросхемы NE555

Особенности и характеристики

Простой генератор импульсов на основе 555
Наиболее известная особенность 555 серии микросхем, снижающей количество областей их применения – внутренний делитель напряжения. Он задает фиксированный уровень порога срабатывания обоих компараторов устройства, сменить который невозможно.

Питание таймера 555 серии осуществляется напряжением от 4,5 до 16 вольт. Ток потребления непосредственно зависит от этого параметра и составляет от 2 до 15 мА. Характеристики выходного сигнала отличаются у различных производителей. В основном, его ток не превышает 200 мА.

Температурные режимы также зависят от сборки. Обычные NE555 рассчитаны на эксплуатацию в промежутке от 0 до 70°С. Военные варианты таймера (исторически обозначенные серией SE) допускают более широкий диапазон – от -55 до 125°С.

В период активности таймера на выходе присутствует напряжение, оно равно приходящему на шине питания за вычетом 1,75В. В остальных случаях на этом контакте 0,25В, при общем напряжении +5В. Терминология описывает эти состояния, как высокий и низкий уровень сигнала.

Запуск таймера к генерации производится импульсным сигналом 1/3 вольт от питания устройства. Форма его любая – синусная или прямоугольная.

Элементы схемы, определяющие временные параметры срабатывания

Время срабатывания изменения состояния устанавливается характеристиками внешнего конденсатора между контактом разряда и землей, а также сопротивлением двух резисторов. Первый расположен на шине питания и соединяет ее с входом останова работы микросхемы. Второй находится на линии между предыдущим и контактом разряда, но до описанной ранее емкости.

Таймер NE555 — схема включения

Способность вывода 3 таймера NE555 создавать как высокий уровень напряжения, так и низкий (практически 0 вольт) позволяет управлять нагрузкой подключенной как к минусу питания, так и к плюсу. Как пример, подключение светодиодов. Это, конечно, не является обязательным требованием, и нагрузка (светодиод) может быть подключен либо к минусу, либо плюсу питания.

Читать также: Как правильно установить фрезы на мотокультиватор

Если таймер NE555 работает в нестабильном состоянии (режим генератора), то к выходу его можно подключить динамик. Он подключается после разделительного конденсатора (например, 100 мкф) и должен иметь сопротивление не менее 64 Ом из-за ограниченного максимального тока нагрузки выхода таймера. Конденсатор предназначен для отделения постоянной составляющей сигнала и проводит только аудиосигнал.

Динамик с сопротивлением катушки ниже чем 64 Ом можно подключить либо через конденсатор с меньшей емкостью (реактивное сопротивление), являющегося дополнительным сопротивлением либо с помощью усилителя. Усилитель также может быть использован для подключения более мощного громкоговорителя.

Как и все интегральных микросхемы, выход таймера NE555 управляющий индуктивной нагрузкой (реле) должен быть защищена от скачков повышенного напряжения, созданное в индуктивности в момент отключения. Диод (например, 1N4148) всегда подключается параллельно к катушке реле в обратном направлении.

Однако, для микросхемы NE555 требуется второй диод, включенный последовательно с катушкой реле. Он ограничивает низкое напряжение, которое находится на выходе 3 таймера и предотвращает возбуждение реле небольшим током.

Таким диодом может быть, например, 1N4001 (1N4148 диод не подходит) либо светодиод.

Часть первая. Теоретическая.

Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту замечательную микросхему. Ну а уж слышали о ней так точно все.

Её история началась в 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» ( The IC Time Machine). На тот момент это была единственная «таймерная» микросхема доступная массовому потребителю. Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс.

За прошедшие 35 лет практически каждый уважающий себя производитель полупроводников считал свои долгом выпустить свою версию этой микросхемы, в том числе и по более современным техпроцессам. Например, компания Motorola выпускает CMOS версию MC1455. Но при всем при этом в функциональности и расположении выводов никаких различий у всех этих версий нет. Все они полные аналоги друг друга.

Наши отечественные производители тоже не остались в стороне и выпускают эту микросхему под названием КР1006ВИ1.

А вот список заморских производителей, которые выпускают таймер 555 и их коммерческие обозначения:

Производитель

Название микросхемы

В некоторых случаях указано два названия. Это означает, что выпускается две версии микросхемы – гражданская, для коммерческого применения и военная. Военная версия отличается большей точностью, широким диапазоном рабочих температур и выпускается в металлическом или керамическом корпусе. Ну и дороже, разумеется.

Начнем с корпуса и выводов.

Микросхема выпускается в двух типах корпусов – пластиковом DIP и круглом металлическом. Правда, в металлическом корпусе она все же выпускалась – сейчас остались только DIP-корпуса. Но на случай, если вам вдруг достанется такое счастье, привожу оба рисунка корпуса. Назначения выводов одинаковые в обоих корпусах. Помимо стандартных, выпускается еще две разновидности микросхем – 556 и 558. 556 – это сдвоенная версия таймера, 558 – счетверенная.

Функциональная схема таймера показана на рисунке прямо над этим предложением. Микросхема содержит около 20 транзисторов, 15 резисторов, 2 диода. Состав и количество компонентов могут несущественно меняться в зависимости от производителя. Выходной ток может достигать 200 мА, потребляемый – на 3- 6 мА больше. Напряжение питания может изменяться от 4,5 до 18 вольт. При этом точность таймера практически не зависит от изменения напряжения питания и составляет 1% от расчетного. Дрейф составляет 0,1%/вольт, а температурный дрейф – 0,005%/С.

Теперь мы посмотрим на принципиальную схему таймера и перемоем ему кости, вернее ноги – какой вывод для чего нужен и что все это значит.

1. Земля. Особо комментировать тут нечего – вывод, который подключается к минусу питания и к общему проводу схемы.

2. Запуск. Вход компаратора №2. При подаче на этот вход импульса низкого уровня (не более 1/3 Vпит) таймер запускается и на выходе устанавливается напряжение высокого уровня на время, которое определяется внешним сопротивлением R (Ra+Rb, см. функциональную схему) и конденсатором С – это так называемый режим моностабильного мультивибратора. Входной импульс может быть как прямоугольным, так и синусоидальным. Главное, чтобы по длительности он был короче, чем время заряда конденсатора С. Если же входной импульс по длительности все-таки превысит это время, то выход микросхемы будет оставаться в состоянии высокого уровня до тех пор, пока на входе не установится опять высокий уровень. Ток, потребляемый входом, не превышает 500нА.

3. Выход. Выходное напряжение меняется вместе с напряжением питания и равно Vпит-1,7В (высокий уровень на выходе). При низком уровне выходное напряжение равно примерно 0,25в (при напряжении питания +5в). Переключение между состояниями низкий – высокий уровень происходит приблизительно за 100 нс.

4. Сброс. При подаче на этот вывод напряжения низкого уровня (не более 0,7в) происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент и чем он занимается. Reset, знаете ли, он и в Африке reset. Входное напряжение не зависит от величины напряжения питания – это TTL-совместимый вход. Для предотвращения случайных сбросов этот вывод настоятельно рекомендуется подключить к плюсу питания, пока в нем нет необходимости.

5. Контроль. Этот вывод позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. Обычно, этот вывод не используется. Однако его использование может весьма существенно расширить возможности управления таймером. Все дело в том, что подачей напряжения на этот вывод можно управлять длительностью выходных импульсов таймера и таким образом, забить на RC времязадающую цепочку. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в до напряжения питания. При этом мы получаем ЧМ (FM) модулированный сигнал на выходе. Если же этот вывод таки не используется, то его рекомендуется подключить к общему проводу через конденсатор 0,01мкФ (10нФ) для уменьшения уровня помех и всяких других неприятностей.

6. Останов. Этот вывод является одним из входов компаратора №1. Он используется как эдакий антипод вывода 2. То есть используется для остановки таймера и приведения выхода в состояние (Мяу! Тихой паники?!) низкого уровня. При подаче импульса высокого уровня (не менее 2/3 напряжения питания), таймер останавливается, и выход сбрасывается в состояние низкого уровня. Так же как и на вывод 2, на этот вывод можно подавать как прямоугольные импульсы, так и синусоидальные.

7. Разряд. Этот вывод подсоединен к коллектору транзистора Т6, эмиттер которого соединен с землей. Таким образом, при открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор открыт, когда на выходе микросхемы низкий уровень и закрыт, когда выход активен, то есть на нем высокий уровень. Этот вывод может также применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера.

8. Плюс питания. Как и в случае с выводом 1 особо ничего не скажешь. Напряжение питания таймера может находиться в пределах 4,5-16 вольт. У военных версий микросхемы верхний диапазон находится на уровне 18 вольт.

Едем дальше. Большинство таймеров нуждаются во времязадающей цепочке, обычно состоящей из резистора и конденсатора. Таймер 555 не исключение. Давайте посмотрим на диаграмму работы микросхемы.

Итак, предположим, что мы подали питание на микросхему. Вход находится в состоянии высокого уровня, на выходе – низкий уровень, конденсатор С разряжен. Все спокойно, все спят. И тут БАХ – мы подаем серию прямоугольных импульсов на вход таймера. Что происходит?

Первый же импульс низкого уровня переключает выход таймера в состояние высокого уровня. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резистор R. Все то время пока конденсатор заряжается, выход таймера остается во включенном состоянии – на нем сохраняется высокий уровень напряжения. Как только конденсатор зарядится до 2/3 напряжения питания, выход микросхемы выключается и на нем появляется низкий уровень. Транзистор T6 открывается и конденсатор С разряжается. Однако есть два нюанса, которые показаны на графике пунктирными линиями.

Читать также: Станок для заточки сверл своими руками видео

Первый – если после окончания заряда конденсатора на входе сохраняется низкий уровень напряжения – в таком случае выход остается активным – на нем сохраняется высокий уровень до тех пор, пока на входе не появится высокий уровень. Второй – если мы активируем вход Сброс напряжением низкого уровня. В этом случае выход сразу же выключится, не смотря на то, что конденсатор все еще заряжается. Так, лирическую часть закончили – перейдем к суровым цифрам и расчетам. Как же нам определить время, на которое будет включаться таймер и номиналы RC цепочки, необходимые для задания этого времени? Время, за которое конденсатор заряжается до 63,2% (2/3) напряжения питания называется временной константой, обозначим её буковкой t. Вычисляется это время потрясающей по своей сложности формулой. Вот она: t = R*C, где R – сопротивление резистора в МегаОм-ах, С – емкость конденсатора в микроФарад-ах. Время получается в секундах.

К формуле мы еще вернемся, когда будем подробно рассматривать режимы работы таймера. А сейчас пока посмотрим на простенький тестер для этой микросхемы, который запросто скажет вам – работает ваш экземпляр таймера или нет.

Если после включения питания мигают оба светодиода – значит все хорошо и микросхема во вполне рабочем состоянии. Если же хотя бы один из диодов не горит или наоборот – горит постоянно, значит такую микросхемы можно спустить в унитаз с чистой совестью или вернуть назад продавцу, если вы её только что купили. Напряжение питания – 9 вольт. Например, от батареи «Крона».

Теперь рассмотрим режимы работы этой микросхемы. Собственно говоря, режимов у нее две штуки. Первый – моностабильный мультивибратор. Моностабильный – потому что стабильное состояние у такого мультивибратора одно – выключен. А во включенное состояние мы его переводим временно, подав на вход таймера какой-либо сигнал. Как уже отмечалось выше, время, на которое мультивибратор переходит в активное состояние, определяется RC цепочкой. Эти свойства могут быть использованы в самых разнообразных схемах. Для запуска чего-либо на определенное время или наоборот – для формирования паузы на заданное время.

Второй режим – это генератор импульсов. Микросхема может выдавать последовательность прямоугольных импульсов, параметры которых определяются все той же RC цепочкой.

Начнем сначала, то есть с первого режима.

Схема включения микросхемы показана на рисунке. RC цепочка включена между плюсом и минусом питания. К соединению резистора и конденсатора подключен вывод 6 – Останов. Это вход компаратора №1. Сюда же подключен вывод 7 – Разряд. Входной импульс подается на вывод 2 – Запуск. Это вход компаратора №2. Совершенно простецкая схема – один резистор и один конденсатор – куда уж проще? Для повышения помехоустойчивости можно подключить вывод 5 на общий провод через конденсатор емкостью 10нФ. Итак, в исходном состоянии, на выходе таймера низкий уровень – около нуля вольт, конденсатор разряжен и заряжаться не хочет, поскольку открыт транзистор Т6. Это состояние стабильное, оно может продолжаться неопределенно долгое время. При поступлении на вход импульса низкого уровня, срабатывает компаратор №2 и переключает внутренний триггер таймера. В результате на выходе устанавливается высокий уровень напряжения. Транзистор Т6 закрывается и начинает заряжаться конденсатор С через резистор R. Все то время, пока он заряжается, на выходе таймера сохраняется высокий уровень. Таймер не реагирует ни на какие внешние раздражители, буде они поступают на вывод 2. То есть, после срабатывания таймера от первого импульса дальнейшие импульсы не оказывают никакого действия на состояние таймера – это очень важно. Так, что там у нас происходит то? А, да – заряжается конденсатор. Когда он зарядится до напряжения 2/3Vпит, сработает компаратор №1 и в свою очередь переключит внутренний триггер. В результате на выходе установится низкий уровень напряжения, и схема вернется в свое исходное, стабильное состояние. Транзистор Т6 откроется и разрядит конденсатор С.

Время, на которое таймер, так сказать «выходит из себя», может быть от одной миллисекунды до сотен секунд. Считается оно так: T=1.1*R*C Теоретически, пределов по длительности импульсов нет – как по минимальной длительности, так и по максимальной. Однако, есть некоторые практические ограничения, которые обойти можно, но сначала стоит задуматься – нужно ли это делать и не проще ли выбрать другое схемное решение.

Так, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С – 95пФ. Можно ли меньше? В принципе – да. Но при этом, если еще уменьшить сопротивление резистора – схема начнет трескать слишком много электричества. Если уменьшить емкость С, то всякие паразитные емкости и помехи могут существенно повлиять на работу схемы. С другой стороны, максимальное значение резистора примерно равно 15Мом. Здесь ограничение накладывает ток, потребляемый входом Останов (около 120нА) и ток утечки конденсатора С. Таким образом, при слишком большом значении резистора таймер просто никогда не выключится, если сумма токов утечки конденсатора и тока входа превысит 120 нА. Ну а что касается максимальной емкости конденсатора, то дело не столько в самой емкости, сколько в токе утечки. Понятно, что чем больше емкость, тем больше ток утечки и тем хуже будет точность таймера. Поэтому, если таймер будет использоваться для больших временных интервалов, то лучше пользоваться конденсаторами с малыми токами утечки – например, танталовыми.

Перейдем ко второму режиму.

В эту схему добавлен еще один резистор. Входы обоих компараторов соединены и подключены к соединению резистора R2 и конденсатора. Вывод 7 включен между резисторами. Конденсатор заряжается через резисторы R1 и R2.

Теперь посмотрим, что же произойдет, когда мы подадим питание на схему. В исходном состоянии конденсатор разряжен и на входах обоих компараторов низкий уровень напряжения, близкий к нулю. Компаратор №2 переключает внутренний триггер и устанавливает на выходе таймера высокий уровень. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резисторы R1 и R2.

Когда напряжение на конденсаторе достигает 2/3 напряжения питания, компаратор №1 в свою очередь переключает триггер и выключает выход таймер – напряжение на выходе становится близким к нулю. Транзистор Т6 открывается и конденсатор начинает разряжаться через резистор R2. Как только напряжение на конденсаторе опустится до 1/3 напряжения питания, компаратор №2 опять переключит триггер и на выходе микросхемы снова появится высокий уровень. Транзистор Т6 закроется и конденсатор снова начнет заряжаться.

Короче говоря, на выходе мы получаем последовательность прямоугольных импульсов. Частота импульсов, как вы вероятно уже догадались, зависит от величин C, R1 и R2. Определяется она по формуле:

Значения R1 и R2 подставляются в Омах, C – в фарадах, частота получается в Герцах. Время между началом каждого следующего импульса называется периодом и обозначается буковкой t. Оно складывается из длительности самого импульса – t1 и промежутком между импульсами – t2. t = t1+t2. Частота и период – понятия обратные друг другу и зависимость между ними следующая: f = 1/t. t1 и t2 разумеется тоже можно и нужно посчитать. Вот так: t1 = 0.693(R1+R2)C; t2 = 0.693R2C;

Ну, с теоретической частью вроде бы покончили. В следующей части рассмотрим конкретные примеры включения таймера 555 в различных схемах и для самого разнообразного использования.

Достоинства и недостатки

Основное достоинство реле времени на 555 чипе –низкая цена и громадное количество разработанных и использующих его схем электрооборудования.

Существуют и недостатки, которые, впрочем, исправлены в выпусках микросхем с транзисторной базой на основе КМОП. При использовании биполярных, в момент изменения состояния генерирующего каскада в противоположный, на выводах могло возникнуть паразитное напряжение до 400 мА. Проблема решается установкой полярного конденсатора 0,1 мкФ, между управляющим контактом и общим проводом.

Конденсатор, уменьшающий влияние помех на устройство

Можно повысить и помехоустойчивость микросхемы таймера. Для этого размещают неполярный конденсатор 1 мкФ на линию цепи питания.

Режимы работы устройства

Основные режимы использования микросхемы 555 серии – одновибратор, мультивибратор и триггер Шмитта.

Первый применяется для создания единовременного сигнала заданной длительности при подаче входного напряжения на стартовый контакт чипа.

Второй – для генерации множества автоколебательных импульсов прямоугольной формы.

Третий, благодаря эффекту памяти предыдущего сигнала и трех вариантов исходящих согласно внутренней логики, в системах задержки и цифровых устройствах.

Одновибратор

В этой схеме, при подаче сигнала любой формы на второй вход 555 серии, будет генерироваться импульс на третьем ее выходе. Его длительность зависит от характеристик сопротивления R и емкости C. Вычислить необходимое время действия исходящего сигнала можно по формуле t=1,1*C*R.

Схема одновибратора

Мультивибратор

В отличие от предыдущей схемы, мультивибратору для начала постоянной генерации не нужна подача внешнего сигнала. Достаточно только произвести подключение питания. На выходе импульсы прямоугольной формы с изменением состояния в течение t2 и с периодом действия t1.

Их время рассчитываться от параметров R1 и R2 по формулам:

Период и частота:

Чтобы достичь времени импульса большего, чем время паузы, используют диод, соединяющий катодом 7 контакт микросхемы (разряд), с 6 (останов) через свой анод.

Мультивибратор

Прецизионный триггер Шмитта

Функциональность в рамках инвертирующего прецизионного переключателя в 555 серии обеспечивается наличием двух порогового компаратора и RS — триггера. Напряжение на входе разделяется на три части, при достижении пороговых значений которых и изменяется состояние выдачи сигнала устройством.

Разграничение делается по полярности, причем для переключения достаточно 1/3 общего вольтажа питания любого из полюсов. На выходе, при получении порогового сигнала на входе, возникает импульс, инвертированный полярно относительно изначального. Его уровень постоянен и длится он ровно то время, которое действует инициирующий импульс.

Проще говоря, триггер Шмитта — это инвертирующий одновибратор с памятью полярности предыдущего сигнала.

Используется подобная схема в системах, где требуется избавление от излишнего шума и приведение его последовательностей к необходимым пороговым значениям.

Схема триггера Шмитта с графиком выравниваемых уровней сигнала

Микросхема 555 практическое применение

Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту микросхему.

Микросхема существует с 1971 года, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер»,

Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс. За прошедшие 39 лет практически каждый уважающий себя производитель полупроводников, считал свои долгом выпустить свою версию этой микросхемы.

Перейти к покупкам

Но при этом в функциональности и расположении выводов никаких различий нет. Все они полные аналоги оригинала Signetics Corporation. Новые виды схемных решений находятся и по сей день !?!?!

Меня эта микросхема по прежнему часто удивляет , как изменив в схеме подключение одного элемента, схема приобретает новую функциональность.

В статье простые схемы примеры практического применения данной микросхемы

Триггер Шмидта.

Это очень простая, но эффективная схема. Схема позволяет, подавая на вход аналоговый сигнал, получить чистый прямоугольный сигнал на выходе

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Перейти к покупкам

Простой таймер.

• Схема простого таймера NE555, видео обзор от пользователя jakson .

• Практическое применение таймера в статье Простой таймер включения устройства в ~220V.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Схема таймера NE555, для получения более точных интервалов.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Простой ШИМ

• Практическое применение в статье ШИМ для вентилятора

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Сумеречный выключатель.

• Практическое применение в статье Сумеречный выключатель освещения.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Управление устройством с помощью одной кнопки.

• Вариант исполнения такой схемы находится в этом блоге.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Аналогичная схема управление одной кнопкой на микросхеме CD4013 (аналог 561TM2)

*

Прилагается схема в Proteus 7.7 SP2 и печатная плата

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Датчик (индикатор) влажности.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Контроль уровня воды.

Два датчика уровня жидкости могут служить для контроля за количеством воды в баке . Один датчик сообщает о малом количестве воды в баке, а второй о том , что бак полный. При небольшой доработке схемы выходные сигналы схемы можно подключить к более серьёзным нагрузкам :).

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

ON/OFF сенсор.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Схема для включения светодиодной подсветки от автономного питания, на 10- 30секунд.

Один вариант из применения, встраивается во входную дверь в районе замочной скважины.

Подсветка включается посредством нажатия кнопки на дверной ручке – в результате не возникнет проблем с открытием замка при отсутствии естественного либо искусственного освещения.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Кодовый замок на таймере NE555.

Подобной разработки кодового замка на таймере NE555, в интернете я пока не встречал, поэтому эта разработка посвящается всем любителям этой чудесной микросхемы. Схему на микросхеме NE555 в виде кодового замка на дверь или сейф, нетрудно реализовать на этом таймере. Еще я знаю, что 555 нормально работает при отрицательных температурах,(если предстоит эксплуатация на улице) и более широкий диапазон напряжения питания до 16V. Надежность микросхемы не подлежит сомнению.

И так привожу в пример схему, цифровой код в которой будет состоять из 4 цифр (технически схему можно реализовать и на одной кнопке, но это будет слишком банально, я думаю что 4 цифры для начала самый раз, наращивать количество цифр в коде этой схемы можно до бесконечности ,(одинаковыми частями по блочно, обвел на схеме U2). В приведенной схеме все 4 таймера работают по одной схеме, имеются небольшие отличия в таймерах U1, U4. Схема U2 и U3 повторяются один в один. Каждый таймер в этой схеме может быть настроен на своё рабочее время, на это задействована время задающая цепочка R1, R2, C1. А также секретность кода можно увеличить подключив доп. коммутирующие диоды.( в качестве примера привел включение одного диода D1, большее не рисовал, так как думаю, что тогда схема будет восприниматься очень сложно). Главное отличие этой схемы на таймерах 555, от подобных схем, наличие настройки рабочего времени каждого таймера, при простоте этой схемы, вероятность подбора кода посторонним лицом будет очень невелик.

Работа схемы; — Нажимаем кнопку ноль, запускается таймер U1, его рабочее время настроено на удержание логической единицы (вывод 3) в течении 30 сек, после этого можно нажать кнопку 1. — Нажимаем кнопку 1 таймер U2, его рабочее время настроено на 2 сек., в течении этого времени надо нажать кнопку 2 (иначе U2 удержание логической единицы (вывод 3) сбрасывается и нажатие кн. 2 не будет иметь смысла) — Нажимаем кнопку 2, таймер U3 настроен на удержание логической единицы (вывод 3) в течении 25 сек, после этого можно нажать кнопку 3, но ……….. смотрим на коммутирующий диод D1, из за него кнопку 3 нет смысла быстро нажимать, пока не закончится 30 секундное рабочее время таймера U1, — После нажатия кнопки 3, таймер U4 выдает логическую единицу (U4 вывод 3)на исполнительное устройство. Еще остается добавить что, в действующем устройстве цифровой код будет расположен не по порядку номеров, а хаотично, и любое нажатие других кнопок будет сбрасывать таймеры в 0. Ну в общем пока всё, все варианты использования тут не описать, вижу что не все, я здесь в описании затронул …… в общем если есть идея, ее техническая реализация всегда найдётся. Все настройки, рабочего времени микросхем U1…….U4 являются тестовыми, и описаны здесь для примера. (в охранных системах для непрошеных гостей самое трудное, это индивидуальные решения, доказано временем ) Прикладываю архив со схемой в протеус, в нем работу схемы можно оценить наглядно.

Скачать архив схемы в протеусе.

— — — — — — — — — — — — — — — — — —— — — — — — — — — — — — — — — — — —

Назначение восьми ног микросхемы.

1. Земля.

Вывод, который подключается к минусу питания и к общему проводу схемы. 2. Запуск. Вход компаратора №2. При подаче на этот вход импульса низкого уровня (не более 1/3 Vпит) таймер запускается и на выходе устанавливается напряжение высокого уровня на время, которое определяется внешним сопротивлением R (Ra+Rb, ) и конденсатором С — это так называемый режим моностабильного мультивибратора. Входной импульс может быть как прямоугольным, так и синусоидальным. Главное, чтобы по длительности он был короче, чем время заряда конденсатора С. Если же входной импульс по длительности все-таки превысит это время, то выход микросхемы будет оставаться в состоянии высокого уровня до тех пор, пока на входе не установится опять высокий уровень. Ток, потребляемый входом, не превышает 500нА. 3. Выход. Выходное напряжение меняется вместе с напряжением питания и равно Vпит-1,7В (высокий уровень на выходе). При низком уровне выходное напряжение равно примерно 0,25в (при напряжении питания +5в). Переключение между состояниями низкий — высокий уровень происходит приблизительно за 100 нс. 4. Сброс. При подаче на этот вывод напряжения низкого уровня (не более 0,7в) происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент и чем он занимается. Reset, знаете ли, он и есть reset. Входное напряжение не зависит от величины напряжения питания — это TTL-совместимый вход. Для предотвращения случайных сбросов этот вывод рекомендуется подключить к плюсу питания, пока в нем нет необходимости. 5. Контроль. Этот вывод позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. Обычно, этот вывод не используется. Однако его использование может весьма существенно расширить возможности управления таймером. Все дело в том, что подачей напряжения на этот вывод можно управлять длительностью выходных импульсов таймера и таким образом, забить на RC времязадающую цепочку. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в до напряжения питания. При этом мы получаем ЧМ (FM) модулированный сигнал на выходе. Если же этот вывод таки не используется, то его рекомендуется подключить к общему проводу через конденсатор 0,01мкФ (10нФ) для уменьшения уровня помех и всяких других неприятностей. 6. Останов. Этот вывод является одним из входов компаратора №1. Он используется как эдакий антипод вывода 2. То есть используется для остановки таймера и приведения выхода в состояние низкого уровня. При подаче импульса высокого уровня (не менее 2/3 напряжения питания), таймер останавливается, и выход сбрасывается в состояние низкого уровня. Так же как и на вывод 2, на этот вывод можно подавать как прямоугольные импульсы, так и синусоидальные. 7. Разряд. Этот вывод подсоединен к коллектору транзистора Т6, эмиттер которого соединен с землей. Таким образом, при открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор открыт, когда на выходе микросхемы низкий уровень и закрыт, когда выход активен, то есть на нем высокий уровень. Этот вывод может также применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера.

8. Плюс питания.

Напряжение питания таймера может находиться в пределах 4,5-16 вольт.

Программа параметров и расчета NE555.rar 1,3Mb.

Работа схемы таймера NE555 в протеусе.

Скачать архив проекта в протеус

Digital LCD Power Timer	Д/У три канала.	Часы + будильник.	DC 100V 10A V / A	AC-Digital-V.A.-LED	Таймер- таблетки
LCD 20X4 5V Blue	Red Light 250V	NE555N DIP-8	Сдвиговый регистр 74HC595D	1602 ЖК (синий экран)	Шаг. двиг. 28BYJ-48 5V
RELAY-12V-DC	8-channel relay 5V	SLA-12VDC Relay 30A T90	SRA-12VDC-CL 20A	5V Relay Module	Nano Atmega328
PCB thermal paper	Transmitter-Receive	DSO138 2.4	SIM800L GPRS GSM	Генератор до 10МГц	Генератор NE555
BTA41-600V	L7805-TO220	Клемник 2Pin 5.0 мм	Ams1117-5.0 SOT-223	78L05 SOT-89 5V	BTS443P TO252
Titanium Bits 3-20mm	Multi-function electric	PCB mini drill Bit carbide	99pcs-Titanium-Steel-Drill.	PCB DIY	9mm Hole White Plastic
12V 5A 60W 110V-220V	12V 5A 60W	LNK305PN DIP-7	Драйвер светодиодов	рег. напр. DC-DC LCD	DS1302
RTCpro DS3231	А3144	mini DC-DC 3A	LM2596s DC-DC 5A	RM-065 5kOm
Transistor Tester ESR	Quadcopter Drone	Probe Oscilloscope X1 X10	RS232 to TTL	Parking Camera 170″	test hook clip
MQ-135 Air Sensor	GL5528	HC-SR505 sensor switch
ОУ SOT23-5	BSS138 SOT-23 MOSFET	Gerkon	DB109
LED 220V	LED DC 12 В	100PCS-5mm-LED	LED-Display	4*4 Matrix Array	MAX7219 Module
Metal Film Resistor	high frequency — capacitor	Metal-Resistor-Kit	1206-SMD-Resistors-2000pcs-Kit	Button 250 pcs
Sensor Module ZMCT103C	HC-SR501 PIR	Датч.уличный	USB Tester volt-ammeter	Soldering-Kits-T12	DC Power Male- female
DS18B20 TO-92	DHT22 digital	Датчик РТ100	TF card U disk MP3 Player	Д/У для ворот

Область применения НЕ555

Возможности микросхемы дают широкий спектр техники, в которой она используется. Мультивибраторы на 555 серии встречаются практически во всех схемах генерации сигналов.

Примером служат различные звуковые и световые оповещающие устройства, детекторы металла, освещенности, влажности или касания. Таймер, заложенный в микросхему, позволяет создавать реле времени, для контроля работы различного оборудования по определенным человеком периодам.

Варианты исполнения в виде триггера Шмитта применяются как фильтрующие преобразователи зашумленных сигналов, для придания им правильной прямоугольной формы. Актуальность подобные схемы имеют и в цифровой технике, в которой используются только два вида импульсов – его наличие и отсутствие.

Отечественные и зарубежные производители

Микросхема-таймер 555 серии настолько популярна, что ее аналоги изготавливаются мощностями практически всех известных брендов микроэлектронной промышленности. Причем территориально расположенных не только в США, но и других странах мира. Среди них: Texas Instrument, Sanyo, RCA, Raytheon, NTE Silvania, National, Motorola, Maxim, Lithic Systems, Intersil, Harris, Fairchild, Exar ECG Phillips и множество других.

Зачастую номер серии от конкурентов содержит отсылку к оригинальной NE555. Встречается маркировки NE555N, НЕ555Р или им подобные.

Российская КР1006ВИ1

Производится таймер и в России, с маркировкой микросхемы КР1006ВИ1 с биполярными транзисторами и КР1441ВИ1 по КМОП технологии. Национальный вариант немного отличается от классического 555 серии – в нем вход остановки обладает большим приоритетом, чем сигнал запуска.

Как сделать реле времени 555 своими руками

Одним из вариантов ознакомления с таймером 555 серии будет изготовление своими руками реле времени. Схема достаточно проста, считается классической и доступна к повторению специалистом любого уровня.

Схема таймера отключения

Запуск производится нажатием тумблера SB1. Длительность подстраивается резистором R2. На представленной схеме среднее время работы находится в пределах 6 секунд. Для его увеличения, без изменения характеристик R2 повышают емкость C1.

Если требуется суточный цикл работы, то понадобится конденсатор на 1600 мкФ. Если устройство будет применяться в условиях, близких к реальности, – количество фарад меняют на более подходящее к нужному времени работы. Расчет производится согласно формуле: T=C1*R2, где C1 емкость соответствующего конденсатора на схеме, R2 среднее сопротивление мегаом подстроечного резистора.

Более точная калибровка времени действия будет устанавливаться в процессе использования переменным резистором R2.

Немного о нумерации используемых контактов микросхемы 555 серии, то есть ее распиновка:

1. «Земля» (GND) – минус питания.
2. «Запуск» (Trigger) – на контакт поступает импульс, начинающий работу таймера. Инициируется нажатием тумблера.
3. «Выход» (Output) – пока таймер активен, на контакте генерируется исходящий сигнал. Его вольтаж равный Vпитания-1,7В, через ограничивающий резистор R3 позволяет открыть базу транзистора VT1. В свою очередь, полупроводниковый усилитель начинает пропускать напряжение на пусковое реле К1, которое уже коммутирует ток к потребителю. Диод VD1 в схеме предотвращает бросок паразитных токов в моменты активации.
4. «Сброс» (Reset) – при подаче отрицательного сигнала таймер переводится в 0 и останавливается. Чтобы такого не произошло, в схеме сделан подвод положительного полюса питания через сопротивление к этому контакту.
5. «Контроль» (Control Voltage) – для такого простого устройства, этот вход микросхемы соединяется массой через емкость. Подобная конструкция повышает помехоустойчивость всей сборки.
6. «Остановка» (Threshold) – в схеме контакт просто присоединен к положительному полюсу питания. В более сложных системах, кратковременное его замыкание на минус остановит работу таймера.
7. «Разряд» (Discharge) – контакт предназначен для соединения 555 микросхемы с задающей временный интервал емкостью.
8. «Питание» (VCC) – плюс напряжения схемы.

Реле времени своими руками

С помощью электронных реле можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, по забывчивости оставленный включенным. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Простейший вариант реле времени

При желании есть возможность самостоятельно собрать реле времени.

Время задающим элементом является конденсатор С1, в стандартной комплектации КИТ набора 1000 мкФ/ 16 В, время задержки составляет 10 минут. Регулировка времени осуществляется резистором R1. Питание платы 12 вольт. Управление нагрузкой осуществляется через контакты. Плату можно не делать, собрать на макете.
